摇摆弯曲试验机开发依据及测试过程

摇摆弯曲试验机开发依据及测试过程：

摇摆弯曲试验项目是根据电气用品安全法相关法令的规定所制定的实验项目

从成品上取长度为1.1m的试验样品，所有芯线导体事联起来，一端按照上图的要求单端固定在摇摆试验机上，另一端按下表悬挂相应重量的砝码，选择合适的弯曲半径，以正负90度的摇摆角度，以一定的速率进行弯折测试，摇摆到标准规定的要求次数（一个来回为一次）后，电缆任一芯线不得发生短路及断路现象，并且绝缘及护套不发生龟裂破损的异常现象

摇摆弯曲试验机概述：

摇摆弯曲测试机适用于TUV、VDE、UL等柔性电缆检测要求。主要用于检测线缆摇摆弯曲寿命过程中，是否发生短路k开路，及绝缘护套是否有龟裂、破损或其它异常现象。以检测金属线材在反复测试中承受塑性变形的性能和显出来的缺陷。

试验机主要用于质量监督行业、金属、机械行业以及电缆电线、钢丝绳等生产使用厂家.适用于直径的金属线材,配备特殊夹具,可做其他规格的反复扭转试验。

摇摆弯曲试验机测试过程：

从成品上取试验样品，所有芯线导体串联起来（也可以独立5通道监测通断），一端单端固定在摇摆试验机上，另一端按下表悬挂相应重量的砝码，选择合适的弯曲半径，以正负90度的摇摆角度，以一定的速率进行弯折测试，摇摆到标准规定的要求次数（一个来回为一次）后，电缆任一芯线不得发生短路及断路现象，并且绝缘及护套不发生龟裂破损的异常现象。

摇摆弯曲试验机技术参数：

1、测试工位：1工位

2、试验方式：吊重弯曲测试

3、吊重砝码：0.5kg、2kg、3kg；

4、折弯半径14mm,23mm,27.5mm,115mm,125mm,130mm：

5、测试速度：10~60次/分钟

6、控制方式：触摸屏控制

7、计数位数：0-99999999次

8、可以监测5路导通

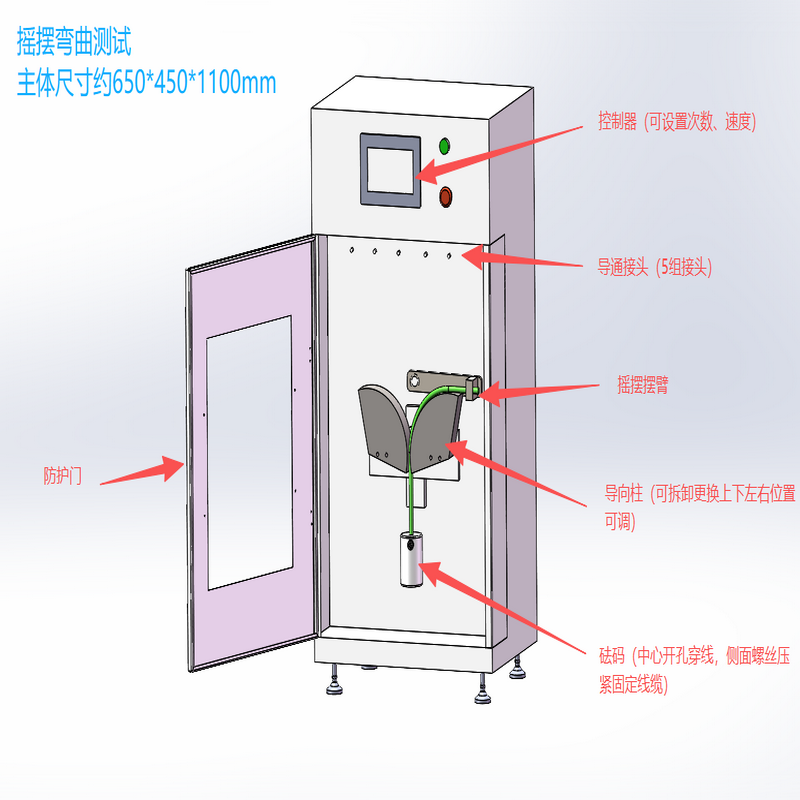

示意图（具体已实物为准）

对小线径可以采用挂钩形式挂砝码；大砝码可以采用穿孔螺丝固定
