接触角功能原理及测量方法

接触角测量仪是一种专门用于测量液体在固体表面上形成的接触角的精密仪器。接触角是衡量液体在固体表面润湿性的关键物理参数，它提供了关于固体表面能、液体表面张力以及固-液界面相互作用的重要信息。

核心功能与原理

1.  定义接触角： 接触角 (θ) 是在固-液-气三相接触点处，沿液滴轮廓所作的切线与固体表面之间的夹角。

2.  测量原理：

仪器通常在受控环境下（温度、湿度）工作。

将一滴精确体积的测试液体（通常使用去离子水，也可用其他液体）通过微量注射器或自动滴液系统，小心地沉积在清洁、平整的固体样品表面上。

使用高分辨率的光学系统（CCD或CMOS相机）配合均匀的背光或前光光源，捕捉液滴在固体表面的侧面轮廓图像。

 图像分析软件通过识别液滴轮廓、基线（固体表面）以及三相接触点，应用选定的数学模型（如切线法、圆拟合法、椭圆拟合法、Young-Laplace方程拟合法等）自动计算接触角的值。

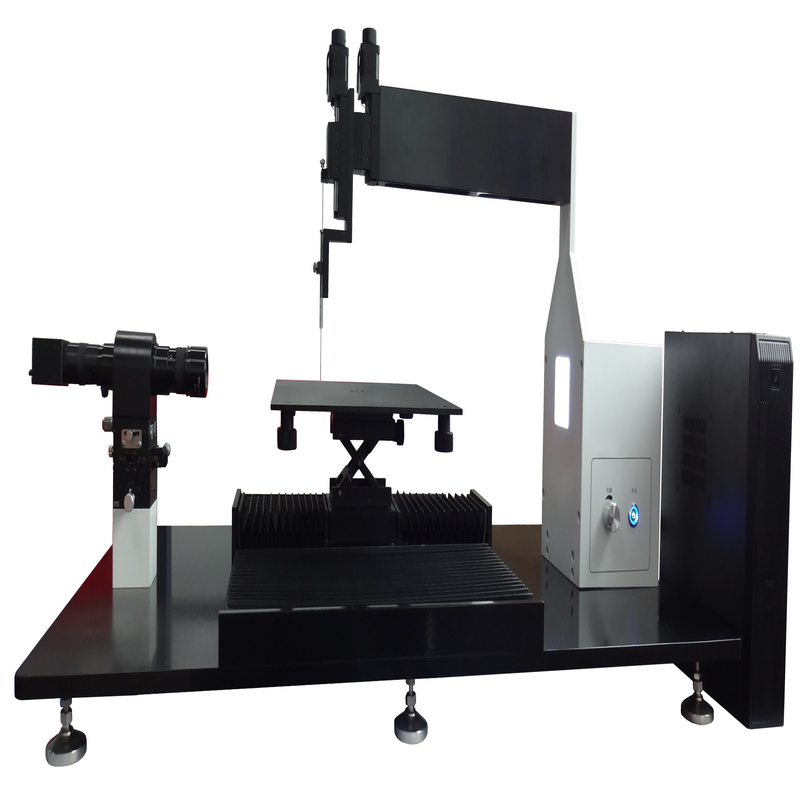

仪器主要组成部分

1. 光源系统：提供均匀、稳定的照明（通常是LED冷光源），确保液滴轮廓清晰锐利，对比度高。常见的有背光源和前光源。

2. 样品台：可精密调节位置（X, Y, Z轴平移，有时带倾斜和旋转功能）的平台，用于放置和定位待测样品。可能带有温控装置。

3. 液体注射单元：

手动注射器：操作者手动控制液滴形成。

 自动注射系统：由步进电机或压电陶瓷精确控制，实现液滴体积的精准控制和自动滴定（对动态测量尤其重要）。

4. 图像采集系统：高分辨率数码相机（通常配备长工作距离显微镜头）用于捕捉液滴图像。

5. 环境腔（可选但重要）：用于控制测量环境的温度、湿度或气氛（如惰性气体），减少环境波动对结果的影响，尤其对挥发性液体或敏感材料至关重要。

6. 图像分析软件：仪器的核心大脑。负责：

图像处理（降噪、边缘检测、基线识别）。

应用数学模型计算接触角（左接触角、右接触角、平均接触角）。

计算表面自由能及其分量（通过OWRK, Fowkes, van Oss-Chaudhury-Good等理论模型）。

进行动态接触角分析（前进角、后退角、滚动角、接触角滞后）。

数据存储、分析、报告生成。

主要测量方法

1. 静滴法：常用。测量静止液滴在固体表面的接触角。适用于大多数平整表面。

2. 悬滴法：测量悬挂在注射针尖的液滴的轮廓，主要用于测量液体的表面张力/界面张力，但也可间接用于粉末或纤维等不规则样品的表观接触角估算（需特殊样品台）。

3. 捕获气泡法：在浸没于液体中的固体表面上捕获一个气泡，测量气泡与固体表面的接触角。适用于测量疏水性强的表面（如在水下）。

4. 动态接触角测量：

倾斜板法：逐渐倾斜样品台，直到液滴开始滚动，测量滚动发生时的前进角、后退角和滚动角。

增减液滴体积法：在固定位置通过自动注射系统缓慢增加或减少液滴体积，测量前进角和后退角。
